Connector:

Einfach für den runden 80mm Ausschnitt









CONNECTOR-1 basic: Variante mit entnehmbaren Steckdoseneinsatz und 4 Kabelauslässen.



CONNECTOR-1 multilevel: Gleiche Variante, aber mittlerer Einsatz ist in drei Stufen versenkbar.

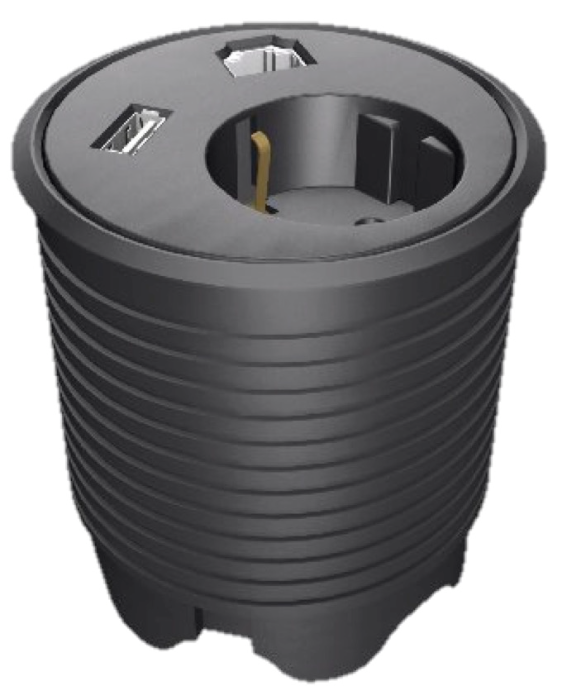

CONNECTOR-2 multilevel: Variante mit USB- und Dateneinsatz, ebenso versenkbar in drei Stufen.





Einbausteckdose

Der entnehmbare Einsatz passt in jede runde 80mm-Öffnung.

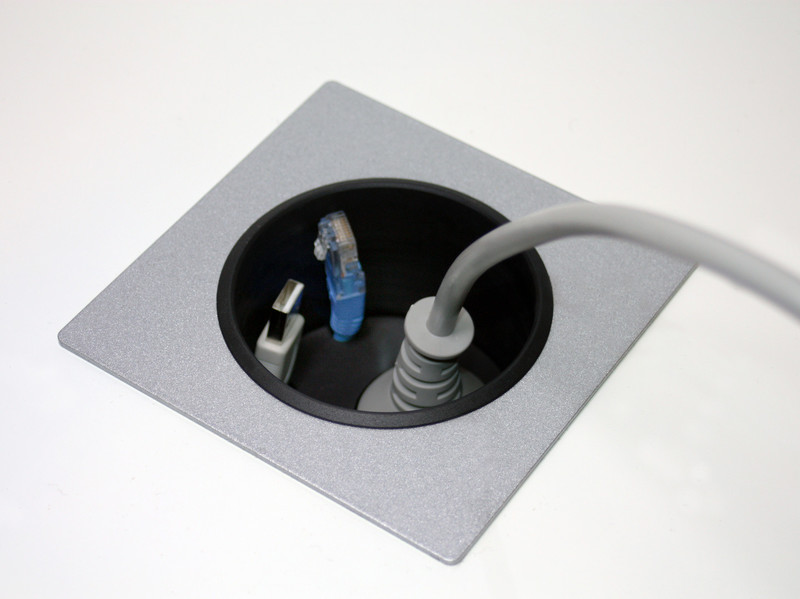

Kabeldurchführung

Die Kabel werden durch die seitlichen Öffnungen geführt.





...jetzt auch in weiss

Sehr elegante Variante als Einheit komplett in der Farbe weiss.





Steckdose- 4 Auslässe

Der Einsatz hat eine Schuko-Steckdose und 4 Auslassöffnungen





Multilevel

Der Einsatz ist in drei Stufen höhenverstellbar.





Option

Optinal kann ein Stahlrahmen und ein Deckel gewählt werden.





Einbausteckdose

Schuko-Steckdose + USB-Charger (aufladbar) + Daten/Lan-Einsatz





Multilevel

In drei Stufen höhenverstellbar und optional mit einer Abeckung.





...jetzt auch in weiss

Optional auch in der eleganten, weissen Lösung.





CONNECTOR Multilevel in 3 Stufen versenkbar und abdeckbar:

eingebaut

Variante 1:



Plattenbündig montiert in 80mm-Rundloch mit Rahmen.









versenkt

Variante 2:



Ebene in versenkter Position befestigt.





abgedeckt

Variante 3:



Runder Deckel mit Ausschnitt für Kabel.





Twin-Connector: Zwei Einheiten mit Doppelrahmen

Technische Beschreibung
Connector-2.pdf
PDF-Dokument [1.0 MB]
Montageanleitung
Connector2-Montageanleitung.pdf
PDF-Dokument [1.2 MB]
Mit einem Dosenbohrer lässt sich einfach ein 80mm-Loch fräsen

Inlay verstellbar

Durch die verstellbare Einheit gibt es viele Möglichkeiten.





in den runden Auslass kann das Inlay eingesetzt werden

Inlay mit Zuleitung

Hier ist alles komplett: Die Steckdoseneinheit mit Zuleitung.





Die Kabel werden durch die Auslässe geführt, die Einheit wird in den Rahmen eingedreht

Der Rahmen für Inlays

Der Rahmen für ein oder zwei Connectoren.





Connector ohne Rahmen mit Steckdoseneinheit, Zuleitung (1.5 Meter) und vier Auslassöffnungen.

Doppelrahmen für versenkte Einheit und Connector mit USB-Charger und Datenverbindung ( RJ 45, CAT 6)
